MMM-PIR-Sensor

Table of contents
  1. tl;dr
  2. Config JSON Fragment
  3. Proprietà (Config Section)
  4. Notifiche
  5. Screenshots
  6. MagicMirror Default Hardware
  7. pin GPIO

tl;dr

Interagisce con un sensore PIR (di movimento / di presenza) per attivare la modalità di sospensione del MagicMirror quando necessario.

Config JSON Fragment

{
    "module": "MMM-PIR-Sensor",
    "position": "bottom_right",
    "config": {
        "sensorPin": 17,
        "powerSaving": true,
        "powerSavingDelay": 900,
        "powerSavingNotification": false,
        "powerSavingMessage": "Attivazione modalità sospensione...",
        "preventHDMITimeout": 5,
        "presenceIndicatorColor": "white",
        "runSimulator": false
    }
}

Proprietà (Config Section)

Proprietà Tipo Valori Valore Default Inderogabilità Descrizione
sensorPin Integer Qualsiasi valore numerico di pin GPIO valido. Qui maggiori dettagli: https://www.raspberrypi.org/documentation/usage/gpio/, https://pinout.xyz/ 22 OPTIONAL Pin GPIO al quale il sensore interno del MagicMirror è connesso. E’ sconsigliata la modifica di questa proprietà.
powerSaving Boolean true: Il modulo esegue il suo scopo.
false: Il modulo non esegue il suo scopo (è disattivato).		 true OPTIONAL Attiva o disattiva l’esecuzione da parte del modulo del suo scopo di esistenza.
powerSavingDelay Integer Valore numerico x (secondi), con x >= 0. 0 disattiva questa funzione. 0 OPTIONAL Delay prima di entrare in modalità sospensione. Il conteggio inizia da quando il sensore non rileva più una presenza.
powerSavingNotification Boolean true: Attiva la visualizzazione di una notifica prima dell’entrata in modalità sospensione.
false: Disattiva la visualizzazione di una notifica prima dell’entrata in modalità sospensione.		 false OPTIONAL Attiva o disattiva la visualizzazione di una notifica prima dell’entrata in modalità sospensione.
powerSavingMessage String Qualsiasi stringa. "Monitor will be turn Off by PIR module" OPTIONAL Contenuto del messaggio visualizzato prima dell’entrata in modalità sospensione. Visualizzazione solo se il valore della proprietà powerSavingNotification è true.
preventHDMITimeout Integer Valore numerico x (minuti), con 0 <= x <= 10. 0 disattiva questa funzione. 0 OPTIONAL Attiva o disattiva l’entrata e uscita intermittente dalla modalità sospensione. Questo permette di evitare lo spegnimento automaticato per alcuni schermi la cui configurazione causa lo spegnimento in assenza di segnale.
presenceIndicator String Nome icona da Font Awesome https://fontawesome.com/icons?d=gallery.
null: Disattiva questa opzione.		 "fa-bullseye" OPTIONAL Icona da visualizzare se una presenza (dell’utente) è rilevata.
presenceIndicatorColor String Qualsiasi stringa figurante un colore CSS valida. "red" OPTIONAL Colore dell’icona descritta dalla proprietà presenceIndicator.
runSimulator Boolean true: Attiva la modalità simulazione del modulo.
false: Disattiva la modalità simulazione del modulo.		 false OPTIONAL Attiva o disattiva la modalità simulazione del modulo. Questa modalità è progettata a scopo di debug. In release, il valore di questa proprietà DEVE ESSERE false. E’ sconsigliata la modifica di questa proprietà.

Notifiche

Le notifiche sono uno strumento utilizzato dai moduli per comunicare con:

  • L’OS del MagicMirror
  • Altri moduli
  • Attori umani
Notifica Direzione Trigger Payload (inline js) Descrizione
USER_PRESENCE OUT Cambio di stato. {Boolean value} Valore indicante lo stato di rilevazione della presenza (dell’utente).

Screenshots

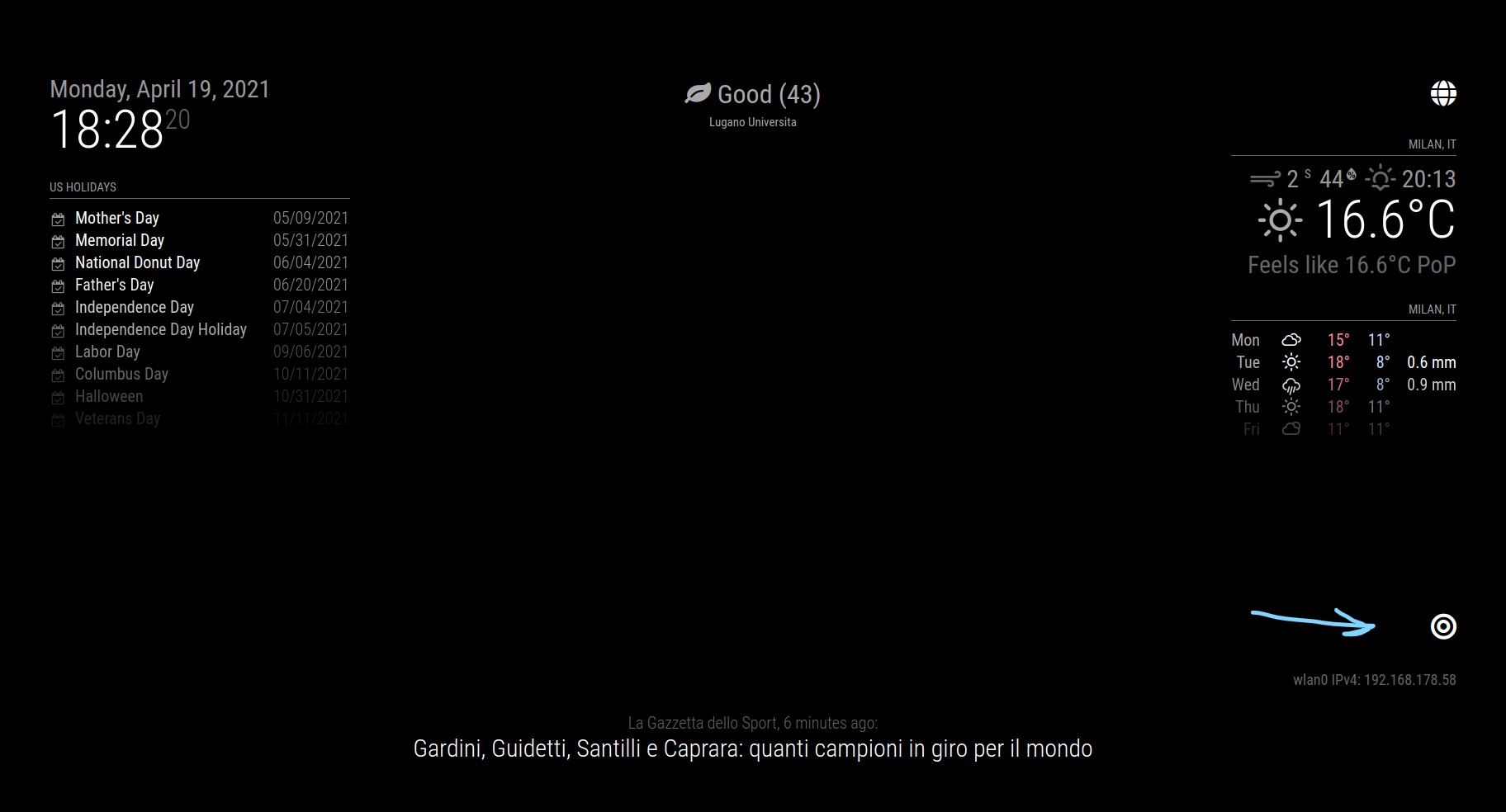

Icona visualizzata dal modulo se una presenza è rilevata:

module_interface_presence_fired

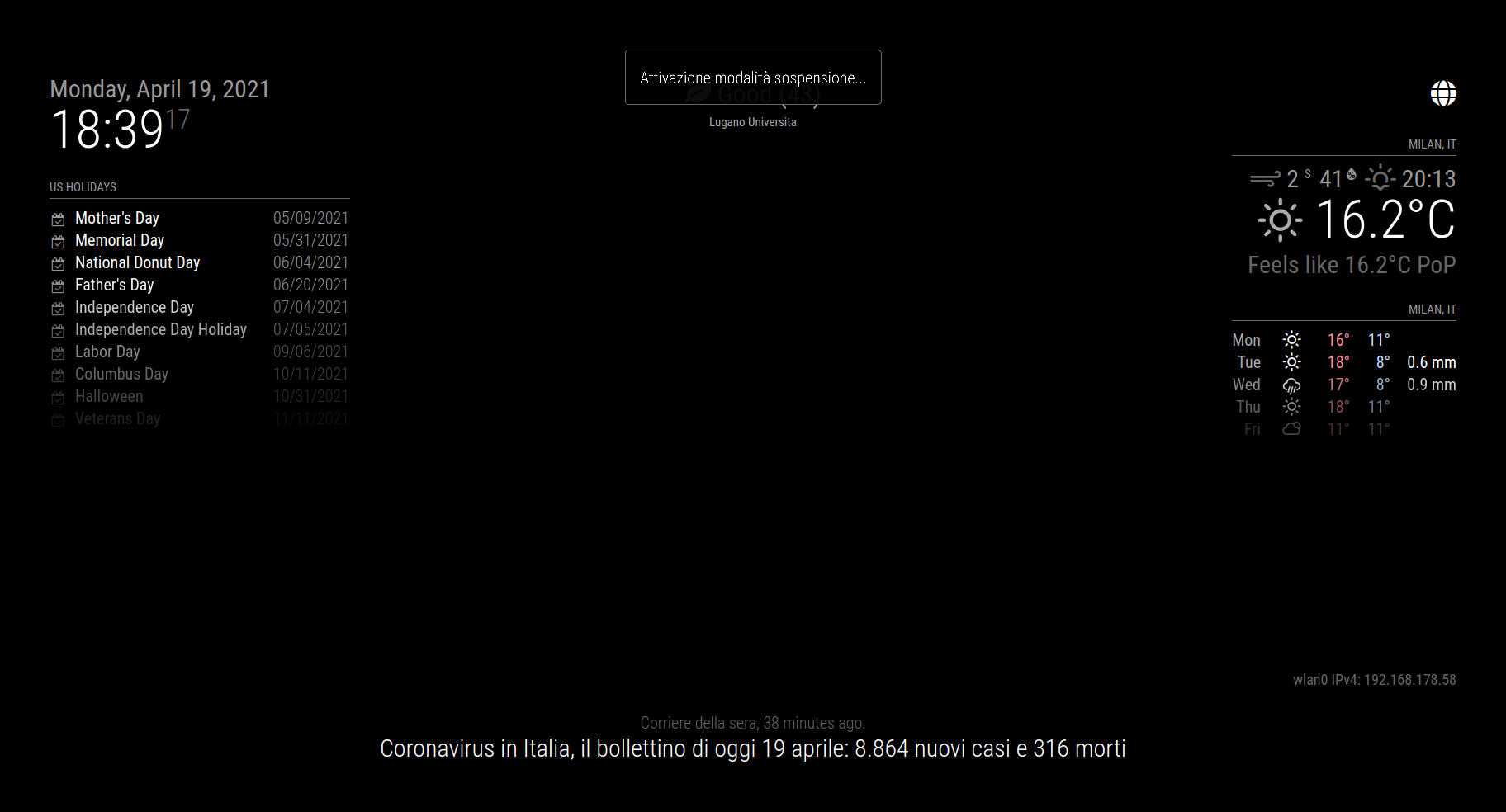

Notifica visualizzata prima dell’entrata in modalità sospensione:

module_interface_entering_sleepmode_notify

MagicMirror Default Hardware

Il sensore interno del MagicMirror è il HC-SR501. Il pin GPIO utilizzato dal sensore è il GPIO/BCM 17 https://it.pinout.xyz/pinout/pin11_gpio17.

pin GPIO

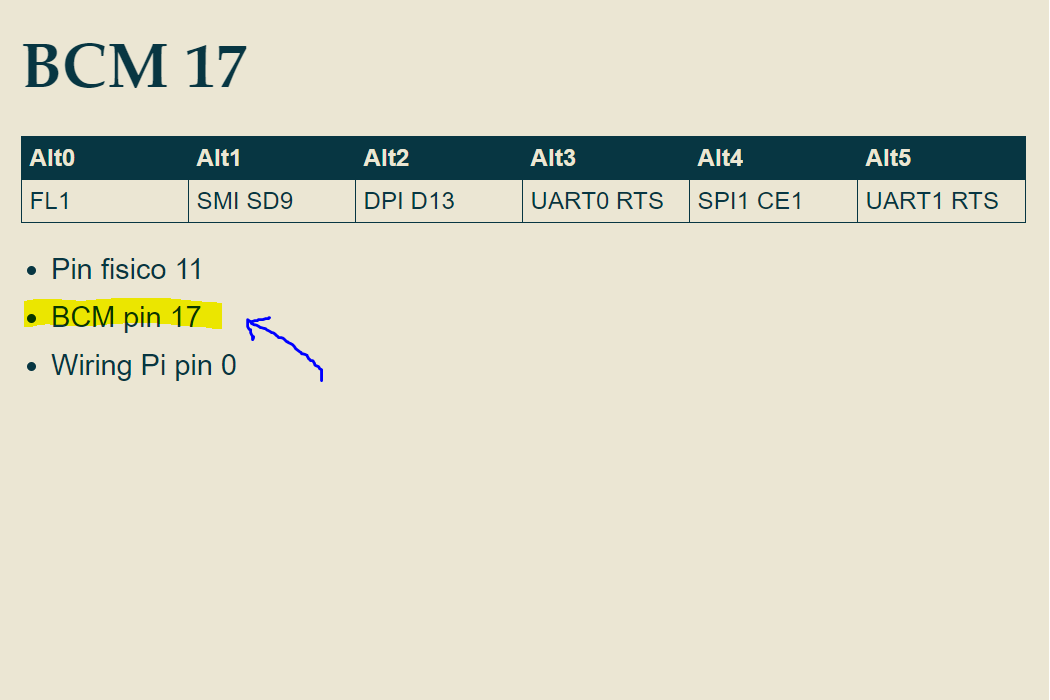

Presta Attenzione: i pin GPIO del Raspberry Pi possono essere riferiti seguendo (molti) diversi standard. La proprietà sensorPin del modulo utilizza lo standard evidenziato in giallo:

pin_GPIO_ref
