Classe per la gestione della Matrice di LED RGB 16x32 Adafruit. More...

#include <Matrix.h>

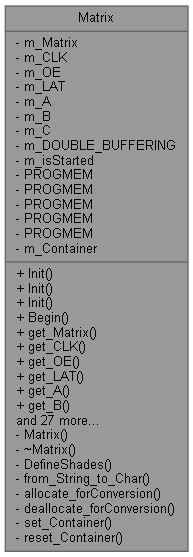

Collaboration diagram for Matrix:

Public Types
enum class	IncrementalModifyBuffer { LOCK_INCREMENTAL_MODIFY , ALLOW_INCREMENTAL_MODIFY , INVALID_REFERENCE }
	Enumerazione per la definizione degli stati di sovrascrittura o aggiunta durante la visualizzazione di nuovi contenuti. More...

enum class	Color { AQUA , BLACK , BLUE , FUCHSIA , GREEN , LIME , NAVY , PURPLE , RED , TEAL , WHITE , YELLOW }
	Enumerazione per la definizione dei principali colori utilizzabili per la visualizzazione di informazioni. More...

Static Public Member Functions
static bool	Init ()
	Metodo di inizializzazione dei componenti della classe.

static bool	Init (const bool &t_DOUBLE_BUFFERING)
	Metodo di inizializzazione dei componenti della classe.

static bool	Init (const unsigned int &t_A, const unsigned int &t_B, const unsigned int &t_C, const unsigned int &t_CLK, const unsigned int &t_LAT, const unsigned int &t_OE, const bool &t_DOUBLE_BUFFERING)
	Metodo di inizializzazione dei componenti della classe.

static bool	Begin ()
	Metodo di avvio della matrice.

static RGBmatrixPanel *const	get_Matrix ()
	LowLevel getter per l'attributo m_Matrix.

static unsigned int *const	get_CLK ()
	LowLevel getter per l'attributo m_CLK.

static unsigned int *const	get_OE ()
	LowLevel getter per l'attributo m_OE.

static unsigned int *const	get_LAT ()
	LowLevel getter per l'attributo m_LAT.

static unsigned int *const	get_A ()
	LowLevel getter per l'attributo m_A.

static unsigned int *const	get_B ()
	LowLevel getter per l'attributo m_B.

static unsigned int *const	get_C ()
	LowLevel getter per l'attributo m_C.

static bool *const	get_DOUBLE_BUFFERING ()
	LowLevel getter per l'attributo m_DOUBLE_BUFFERING.

static bool	ReInit ()
	LowLevel reallocator della classe Matrix.

static bool	Clear ()
	"Pulisce" lo schermo della matrice

static bool	set_Cursor (const int &t_x, const int &t_y)
	Imposta il cursore alle coordinate specificate.

static bool	SwapBuffers (const IncrementalModifyBuffer &t_Switch)
	Effettua lo swap dei due buffer 'back_buffer', 'front_buffer'.

static bool	set_Color (const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE)
	Imposta il colore delle informazioni da visualizzare.

static bool	set_Color (const Color &t_COLOR)
	Imposta il colore delle informazioni da visualizzare.

static bool	set_TextSize (const unsigned int &t_Size)
	Imposta la dimensione del testo da visualizzare.

static bool	Show (const char *t_toShow)
	Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	Show (String &t_toShow)
	Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	SwapBuffersAutomated ()
	AUTOMATIZZATO: Effettua lo swap dei due buffer 'back_buffer', 'front_buffer'.

static bool	ShowAutomated (const char *t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ShowAutomated (const char *t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const Color &t_COLOR, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ShowAutomated (String &t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ShowAutomated (String &t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const Color &t_COLOR, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ClearShowAutomated (const char *t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ClearShowAutomated (const char *t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const Color &t_COLOR, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ClearShowAutomated (String &t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ClearShowAutomated (String &t_toShow, const int &t_x, const int &t_y, const unsigned int &t_Size, const Color &t_COLOR, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

static bool	ShowBitmap (const unsigned char *t_toShow, const int &t_x, const int &t_y, const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE, const unsigned int &t_w=Matrix__file::_w, const unsigned int &t_h=Matrix__file::_h)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

static bool	ShowBitmap (const unsigned char *t_toShow, const int &t_x, const int &t_y, const Color &t_COLOR, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE, const unsigned int &t_w=Matrix__file::_w, const unsigned int &t_h=Matrix__file::_h)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

static bool	ClearShowBitmap (const unsigned char *t_toShow, const int &t_x, const int &t_y, const unsigned int &t_RED, const unsigned int &t_GREEN, const unsigned int &t_BLUE, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE, const unsigned int &t_w=Matrix__file::_w, const unsigned int &t_h=Matrix__file::_h)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

static bool	ClearShowBitmap (const unsigned char *t_toShow, const int &t_x, const int &t_y, const Color &t_COLOR, const IncrementalModifyBuffer &t_Switch=IncrementalModifyBuffer::INVALID_REFERENCE, const unsigned int &t_w=Matrix__file::_w, const unsigned int &t_h=Matrix__file::_h)
	AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

static bool	ShowLogo_GBE ()
	Visualizza il logo originale della RadioSvegliaGBE.

static bool	ShowLogo_WiFi ()
	Visualizza il logo del WiFi.

static bool	ShowLogo_CrossedWiFi ()
	Visualizza il logo del WiFi crossed.

Private Member Functions
	Matrix ()=default
	Costruttore di default della classe Matrix.

	~Matrix ()=default
	Distruttore della classe Matrix.

Static Private Member Functions
static void	DefineShades (const Color &t_COLOR, unsigned int &t_RED, unsigned int &t_GREEN, unsigned int &t_BLUE)
	Determina la composizione RGB in base al campo enumerativo per il colore indicato.

static char *	from_String_to_Char (String &t_toConvert)
	Converte una stringa 'String' in un vettore di caratteri 'char*'.

static char *	allocate_forConversion (const unsigned int &t_Length)
	Gestisce l'allocazione del contenitore per la conversione.

static bool	deallocate_forConversion (char *t_toDeallocate)
	Gestisce la deallocazione del contenitore per la conversione.

static void	set_Container (char *t_toSet)
	Assegna un valore (indirizzo di memoria) al contenitore.

static void	reset_Container ()
	Resetta (assegna il valore di default) al contenitore.

Static Private Attributes
static RGBmatrixPanel *	m_Matrix

static unsigned int	m_CLK

static unsigned int	m_OE

static unsigned int	m_LAT

static unsigned int	m_A

static unsigned int	m_B

static unsigned int	m_C

static bool	m_DOUBLE_BUFFERING

static bool	m_isStarted = false

static const unsigned char G_bitmap[64]	PROGMEM

static const unsigned char B_bitmap[64]	PROGMEM

static const unsigned char E_bitmap[64]	PROGMEM

static const unsigned char wifi_bitmap[64]	PROGMEM

static const unsigned char cross_bitmap[64]	PROGMEM

static char *	m_Container = nullptr

Detailed Description

Classe per la gestione della Matrice di LED RGB 16x32 Adafruit.

La seguente classe fornisce tutti i metodi necessari alla gestione di una Matrice di LED RGB 16x32 Adafruit

Definition at line 101 of file Matrix.h.

Member Enumeration Documentation

◆ Color

enum class Matrix::Color

strong

Enumerazione per la definizione dei principali colori utilizzabili per la visualizzazione di informazioni.

I colori sono espressi in formato RGB

Enumerator
AQUA
BLACK
BLUE
FUCHSIA
GREEN
LIME
NAVY
PURPLE
RED
TEAL
WHITE
YELLOW

Definition at line 162 of file Matrix.h.

◆ IncrementalModifyBuffer

enum class Matrix::IncrementalModifyBuffer

strong

Enumerazione per la definizione degli stati di sovrascrittura o aggiunta durante la visualizzazione di nuovi contenuti.

L'enumerazione seguente permette la gestione e la definizione di due principali stati fondamentali durante la visualizzazione di nuovi contenuti sullo schermo della matrice. LOCK_INCREMENTAL_MODIFY --> sovrascrittura ALLOW_INCREMENTAL_MODIFY --> aggiunta incrementale

Enumerator
LOCK_INCREMENTAL_MODIFY
ALLOW_INCREMENTAL_MODIFY
INVALID_REFERENCE

Definition at line 148 of file Matrix.h.

Constructor & Destructor Documentation

◆ Matrix()

Matrix::Matrix ( )

privatedefault

Costruttore di default della classe Matrix.

Costruttore di default equivalente al costruttore trivial della seguente classe. Il seguente costruttore non sarà accessibile durante l'utilizzo della classe.

◆ ~Matrix()

Matrix::~Matrix ( )

privatedefault

Distruttore della classe Matrix.

Distruttore equivalente al distruttore trivial della seguente classe. Il seguente distruttore non sarà accessibile durante l'utilizzo della classe.

Member Function Documentation

◆ allocate_forConversion()

char * Matrix::allocate_forConversion ( const unsigned int & t_Length )

staticprivate

Gestisce l'allocazione del contenitore per la conversione.

Risorsa interna

Parameters

[in] t_Length La dimensione per effettuare l'allocazione del contenitore

Returns: L'indirizzo di memoria del contenitore

See also: m_Container

Definition at line 319 of file Matrix.cpp.

Here is the caller graph for this function:

◆ Begin()

bool Matrix::Begin ( )

static

Metodo di avvio della matrice.

Questo metodo effettua la procedura di avvio della matrice. Prima l'oggetto rappresentante deve essere stato allocato.

Precondition: L'inizializzazione della classe deve essere già stata eseguita.

Returns: Un valore booleano per comunicare il corretto o errato avvio

Return values

true	Avvio eseguito correttamente
false	Errore durante l'avvio

Definition at line 118 of file Matrix.cpp.

◆ Clear()

bool Matrix::Clear ( )

static

"Pulisce" lo schermo della matrice

Il seguente metodo permette di "pulire" lo schermo della matrice.

Note: In caso di utilizzo della gestione DOUBLE_BUFFERING, è necessaria la chiamata al metodo Matrix::SwapBuffers() per applicare le modifiche

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta o errata esecuzione del processo di "pulizia"

Return values

true	Processo di pulizia eseguito correttamente
false	Errore durante il processo di pulizia

Definition at line 350 of file Matrix.cpp.

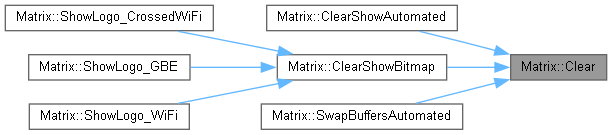

Here is the caller graph for this function:

◆ ClearShowAutomated() [1/4]

bool Matrix::ClearShowAutomated	(	const char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const Color &	t_COLOR,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_COLOR	Gradazione di colore scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Clear(); Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers()

Definition at line 842 of file Matrix.cpp.

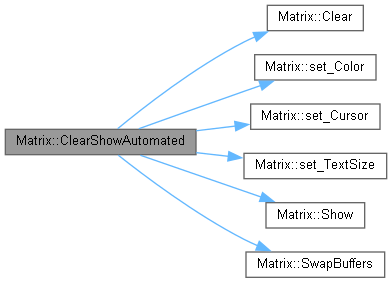

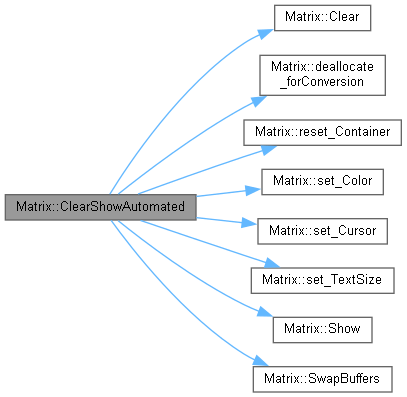

Here is the call graph for this function:

◆ ClearShowAutomated() [2/4]

bool Matrix::ClearShowAutomated	(	const char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Clear(); Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers()

Definition at line 783 of file Matrix.cpp.

Here is the call graph for this function:

◆ ClearShowAutomated() [3/4]

bool Matrix::ClearShowAutomated	(	String &	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const Color &	t_COLOR,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_COLOR	Gradazione di colore scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Clear(); Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers(); from_String_to_Char(); allocate_forConversion(); deallocate_forConversion(); set_Container(); reset_Container(); m_Container

Definition at line 968 of file Matrix.cpp.

Here is the call graph for this function:

◆ ClearShowAutomated() [4/4]

bool Matrix::ClearShowAutomated	(	String &	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Clear(); Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers(); from_String_to_Char(); allocate_forConversion(); deallocate_forConversion(); set_Container(); reset_Container(); m_Container

Definition at line 901 of file Matrix.cpp.

Here is the call graph for this function:

◆ ClearShowBitmap() [1/2]

bool Matrix::ClearShowBitmap	(	const unsigned char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const Color &	t_COLOR,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`,
		const unsigned int &	t_w = `Matrix__file::_w`,
		const unsigned int &	t_h = `Matrix__file::_h`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare --> BITMAP
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_COLOR	Gradazione di colore scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento
[in]	t_w	Larghezza dell'immagine bitmap da visualizzare
[in]	t_h	Altezza dell'immagine bitmap da visualizzare

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Clear(); Show(); set_Cursor(); set_Color(); SwapBuffers()

Definition at line 1151 of file Matrix.cpp.

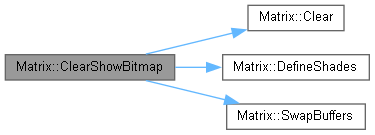

Here is the call graph for this function:

◆ ClearShowBitmap() [2/2]

bool Matrix::ClearShowBitmap	(	const unsigned char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`,
		const unsigned int &	t_w = `Matrix__file::_w`,
		const unsigned int &	t_h = `Matrix__file::_h`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare --> BITMAP
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento
[in]	t_w	Larghezza dell'immagine bitmap da visualizzare
[in]	t_h	Altezza dell'immagine bitmap da visualizzare

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Clear(); Show(); set_Cursor(); set_Color(); SwapBuffers()

Definition at line 1110 of file Matrix.cpp.

Here is the call graph for this function:

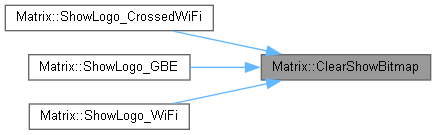

Here is the caller graph for this function:

◆ deallocate_forConversion()

bool Matrix::deallocate_forConversion ( char * t_toDeallocate )

staticprivate

Gestisce la deallocazione del contenitore per la conversione.

Risorsa interna

Parameters

[in] t_toDeallocate L'indirizzo di memoria del contenitore da deallocare

Returns: Un valore booleano indicante la corretta o errata deallocazione

Return values

true	Deallocazione eseguita correttamente
false	Errore durante la deallocazione

See also: m_Container

Definition at line 328 of file Matrix.cpp.

Here is the caller graph for this function:

◆ DefineShades()

void Matrix::DefineShades	(	const Color &	t_COLOR,
		unsigned int &	t_RED,
		unsigned int &	t_GREEN,
		unsigned int &	t_BLUE
	)

staticprivate

Determina la composizione RGB in base al campo enumerativo per il colore indicato.

Questo metodo rappresenta una risorsa interna per la determinazione della composizione RGB di un colore appartenente al campo enumerativo Color

Parameters

[in]	t_COLOR	Campo enumerativo per la determinazione della composizione RGB
[out]	t_RED	Gradazione ROSSA calcolata
[out]	t_GREEN	Gradazione VERDE calcolata
[out]	t_BLUE	Gradazione BLU calcolata

See also: Matrix::Color

Definition at line 223 of file Matrix.cpp.

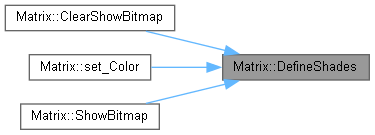

Here is the caller graph for this function:

◆ from_String_to_Char()

char * Matrix::from_String_to_Char ( String & t_toConvert )

staticprivate

Converte una stringa 'String' in un vettore di caratteri 'char*'.

Risorsa interna

Parameters

[in] t_toConvert La stringa da convertire

Returns: Il corrispondente vettore di caratteri

See also: m_Container

Definition at line 303 of file Matrix.cpp.

Here is the call graph for this function:

Here is the caller graph for this function:

◆ get_A()

unsigned int *const Matrix::get_A ( )

static

LowLevel getter per l'attributo m_A.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_A

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_A

Definition at line 168 of file Matrix.cpp.

◆ get_B()

unsigned int *const Matrix::get_B ( )

static

LowLevel getter per l'attributo m_B.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_B

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_B

Definition at line 176 of file Matrix.cpp.

◆ get_C()

unsigned int *const Matrix::get_C ( )

static

LowLevel getter per l'attributo m_C.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_C

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_C

Definition at line 184 of file Matrix.cpp.

◆ get_CLK()

unsigned int *const Matrix::get_CLK ( )

static

LowLevel getter per l'attributo m_CLK.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_CLK

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_CLK

Definition at line 144 of file Matrix.cpp.

◆ get_DOUBLE_BUFFERING()

bool *const Matrix::get_DOUBLE_BUFFERING ( )

static

LowLevel getter per l'attributo m_DOUBLE_BUFFERING.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_DOUBLE_BUFFERING

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_DOUBLE_BUFFERING

Definition at line 192 of file Matrix.cpp.

◆ get_LAT()

unsigned int *const Matrix::get_LAT ( )

static

LowLevel getter per l'attributo m_LAT.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_LAT

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_LAT

Definition at line 160 of file Matrix.cpp.

◆ get_Matrix()

RGBmatrixPanel *const Matrix::get_Matrix ( )

static

LowLevel getter per l'attributo m_Matrix.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_Matrix

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_Matrix

Definition at line 137 of file Matrix.cpp.

◆ get_OE()

unsigned int *const Matrix::get_OE ( )

static

LowLevel getter per l'attributo m_OE.

Metodo destinato a utilizzi per debugging o management manuale

Returns: Punto di accesso costante a valore modificabile per l'attributo m_OE

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_OE

Definition at line 152 of file Matrix.cpp.

◆ Init() [1/3]

bool Matrix::Init ( )

static

Metodo di inizializzazione dei componenti della classe.

Questo metodo inizializza tutti i componenti della classe, assicurando una sicura gestione della memoria. Per tale motivo, prima di poter utilizzare la classe, è necessario richiamare il suddetto metodo.

Returns: Un valore booleano per comunicare la corretta o errata inizializzazione

Return values

true	Inizializzazione correttamente eseguita
false	Errore durante l'inizializzazione

Note: Questo è il primo metodo da richiamare per iniziare ad utilizzare la classe

See also: m_Matrix

Definition at line 16 of file Matrix.cpp.

◆ Init() [2/3]

bool Matrix::Init ( const bool & t_DOUBLE_BUFFERING )

static

Metodo di inizializzazione dei componenti della classe.

Questo metodo inizializza tutti i componenti della classe, assicurando una sicura gestione della memoria. Per tale motivo, prima di poter utilizzare la classe, è necessario richiamare il suddetto metodo.

Parameters

[in] t_DOUBLE_BUFFERING Il valore di stato dell'attivazione della modalità DOUBLE_BUFFERING

Returns: Un valore booleano per comunicare la corretta o errata inizializzazione

Return values

true	Inizializzazione correttamente eseguita
false	Errore durante l'inizializzazione

Note: Questo è il primo metodo da richiamare per iniziare ad utilizzare la classe

See also: m_Matrix; m_DOUBLE_BUFFERING

Definition at line 49 of file Matrix.cpp.

◆ Init() [3/3]

bool Matrix::Init	(	const unsigned int &	t_A,
		const unsigned int &	t_B,
		const unsigned int &	t_C,
		const unsigned int &	t_CLK,
		const unsigned int &	t_LAT,
		const unsigned int &	t_OE,
		const bool &	t_DOUBLE_BUFFERING
	)

static

Metodo di inizializzazione dei componenti della classe.

Questo metodo inizializza tutti i componenti della classe, assicurando una sicura gestione della memoria. Per tale motivo, prima di poter utilizzare la classe, è necessario richiamare il suddetto metodo.

Parameters

[in]	t_A	Il valore del PIN A utilizzato per la comunicazione
[in]	t_B	Il valore del PIN B utilizzato per la comunicazione
[in]	t_C	Il valore del PIN C utilizzato per la comunicazione
[in]	t_CLK	Il valore del PIN CLK utilizzato per la comunicazione
[in]	t_LAT	Il valore del PIN LAT utilizzato per la comunicazione
[in]	t_OE	Il valore del PIN OE utilizzato per la comunicazione
[in]	t_DOUBLE_BUFFERING	Il valore di stato dell'attivazione della modalità DOUBLE_BUFFERING

Returns: Un valore booleano per comunicare la corretta o errata inizializzazione

Return values

true	Inizializzazione correttamente eseguita
false	Errore durante l'inizializzazione

Note: Questo è il primo metodo da richiamare per iniziare ad utilizzare la classe

See also: m_Matrix; m_A; m_B; m_C; m_CLK; m_LAT; m_OE; m_DOUBLE_BUFFERING

Definition at line 84 of file Matrix.cpp.

◆ ReInit()

bool Matrix::ReInit ( )

static

LowLevel reallocator della classe Matrix.

Metodo destinato a utilizzi per debugging o management manuale Effettua una rinizializzazione della classe con i valori attuali contenuti negli attributi

Returns: Un valore booleano per comunicare la corretta o errata inizializzazione

Return values

true	Inizializzazione correttamente eseguita
false	Errore durante l'inizializzazione

Attention: Metodo sensibile che può influenzare il corretto funzionamento del codice

See also: m_Matrix; m_A; m_B; m_C; m_CLK; m_LAT; m_OE; m_DOUBLE_BUFFERING

Definition at line 200 of file Matrix.cpp.

◆ reset_Container()

void Matrix::reset_Container ( )

staticprivate

Resetta (assegna il valore di default) al contenitore.

Questo viene implementato per sopperire alla mancanza di una sanificazione automatica dopo il processo di deallocazione Risorsa interna

See also: m_Container

Definition at line 344 of file Matrix.cpp.

Here is the caller graph for this function:

◆ set_Color() [1/2]

bool Matrix::set_Color ( const Color & t_COLOR )

static

Imposta il colore delle informazioni da visualizzare.

Questo metodo permette l'impostazione del colore delle informazioni da visualizzare. Si basa sulla composizione dei colori RGB.

Parameters

[in] t_COLOR Gradazione di colore scelta

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di impostazione del colore di visualizzazione delle informazioni

Return values

true	true Processo di impostazione del colore di visualizzazione delle informazioni completato correttamente
false	Errore durante il processo di impostazione del colore di visualizzazione delle informazioni

See also: Matrix::Color

Definition at line 442 of file Matrix.cpp.

Here is the call graph for this function:

◆ set_Color() [2/2]

bool Matrix::set_Color	(	const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE
	)

static

Imposta il colore delle informazioni da visualizzare.

Questo metodo permette l'impostazione del colore delle informazioni da visualizzare. Si basa sulla composizione dei colori RGB.

Parameters

[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di impostazione del colore di visualizzazione delle informazioni

Return values

true	true Processo di impostazione del colore di visualizzazione delle informazioni completato correttamente
false	Errore durante il processo di impostazione del colore di visualizzazione delle informazioni

Definition at line 422 of file Matrix.cpp.

Here is the caller graph for this function:

◆ set_Container()

void Matrix::set_Container ( char * t_toSet )

staticprivate

Assegna un valore (indirizzo di memoria) al contenitore.

Questo è reso necessario per gestire correttamente la deallocazione. Risorsa interna

Parameters

[in] t_toSet Il valore da assegnare al contenitore

See also: m_Container

Definition at line 338 of file Matrix.cpp.

Here is the caller graph for this function:

◆ set_Cursor()

bool Matrix::set_Cursor	(	const int &	t_x,
		const int &	t_y
	)

static

Imposta il cursore alle coordinate specificate.

Il seguente metodo permette di specificare la posizione del cursore (x, y)

Parameters

[in]	t_x	Coordinata x
[in]	t_y	Coordinata y

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta operazione di riposizionamento del cursore

Return values

true	Processo di riposizionamento del cursore eseguito correttamente
false	Errore durante il processo di riposizionamento del cursore

Definition at line 370 of file Matrix.cpp.

Here is the caller graph for this function:

◆ set_TextSize()

bool Matrix::set_TextSize ( const unsigned int & t_Size )

static

Imposta la dimensione del testo da visualizzare.

Questo metodo permette l'impostazione della dimensione del testo da visualizzare. Nella matrice di LED 16x32 i valori sono --> 1 (8 pixel altezza a carattere), 2 (16 pixel altezza a carattere)

Parameters

[in] t_Size La dimensione scelta

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di ridimensionamento del testo da visualizzare

Return values

true	Processo di ridimensionamento del testo da visualizzare eseguito correttamente
false	Errore durante il processo di ridimensionamento del testo da visualizzare

Definition at line 468 of file Matrix.cpp.

Here is the caller graph for this function:

◆ Show() [1/2]

bool Matrix::Show ( const char * t_toShow )

static

Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Per garantire una corretta visualizzazione, assicurarsi di aver impostato i parametri necessari con i metodi riportati sopra --> "setter" Per essere sicuri di una corretta visualizzazione, considerare l'uso dei 'Metodi di Automazione'

Parameters

[in] t_toShow Informazione da visualizzare

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Metrix::Clear(); Matrix::set_Cursor(); Matrix::set_Color(); Matrix::set_TextSize(); Matrix::SwapBuffers(); Matrix::ShowAutomated(); Matrix::ClearShowAutomated()

Definition at line 488 of file Matrix.cpp.

Here is the caller graph for this function:

◆ Show() [2/2]

bool Matrix::Show ( String & t_toShow )

static

Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Per garantire una corretta visualizzazione, assicurarsi di aver impostato i parametri necessari con i metodi riportati sopra --> "setter" Per essere sicuri di una corretta visualizzazione, considerare l'uso dei 'Metodi di Automazione'

Parameters

[in] t_toShow Informazione da visualizzare

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Metrix::Clear(); Matrix::set_Cursor(); Matrix::set_Color(); Matrix::set_TextSize(); Matrix::SwapBuffers(); Matrix::ShowAutomated(); Matrix::ClearShowAutomated()

Definition at line 507 of file Matrix.cpp.

Here is the call graph for this function:

◆ ShowAutomated() [1/4]

bool Matrix::ShowAutomated	(	const char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const Color &	t_COLOR,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_COLOR	Gradazione di colore scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers()

Definition at line 608 of file Matrix.cpp.

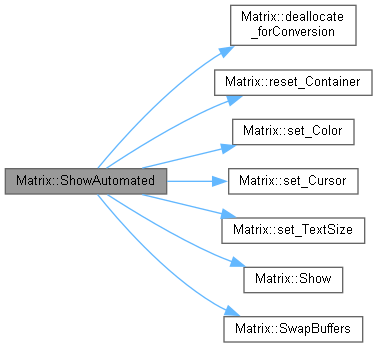

Here is the call graph for this function:

◆ ShowAutomated() [2/4]

bool Matrix::ShowAutomated	(	const char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers()

Definition at line 555 of file Matrix.cpp.

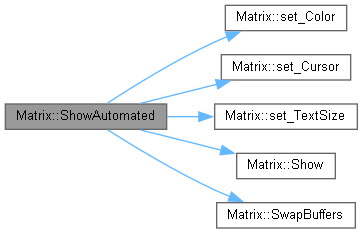

Here is the call graph for this function:

◆ ShowAutomated() [3/4]

bool Matrix::ShowAutomated	(	String &	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const Color &	t_COLOR,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_COLOR	Gradazione di colore scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers(); from_String_to_Char(); allocate_forConversion(); deallocate_forConversion(); set_Container(); reset_Container(); m_Container

Definition at line 722 of file Matrix.cpp.

Here is the call graph for this function:

◆ ShowAutomated() [4/4]

bool Matrix::ShowAutomated	(	String &	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_Size,
		const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_Size	La dimensione del testo
[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Show(); set_Cursor(); set_TextSize(); set_Color(); SwapBuffers(); from_String_to_Char(); allocate_forConversion(); deallocate_forConversion(); set_Container(); reset_Container(); m_Container

Definition at line 661 of file Matrix.cpp.

Here is the call graph for this function:

◆ ShowBitmap() [1/2]

bool Matrix::ShowBitmap	(	const unsigned char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const Color &	t_COLOR,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`,
		const unsigned int &	t_w = `Matrix__file::_w`,
		const unsigned int &	t_h = `Matrix__file::_h`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare --> BITMAP
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_COLOR	Gradazione di colore scelto
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento
[in]	t_w	Larghezza dell'immagine bitmap da visualizzare
[in]	t_h	Altezza dell'immagine bitmap da visualizzare

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Show(); set_Cursor(); set_Color(); SwapBuffers()

Definition at line 1069 of file Matrix.cpp.

Here is the call graph for this function:

◆ ShowBitmap() [2/2]

bool Matrix::ShowBitmap	(	const unsigned char *	t_toShow,
		const int &	t_x,
		const int &	t_y,
		const unsigned int &	t_RED,
		const unsigned int &	t_GREEN,
		const unsigned int &	t_BLUE,
		const IncrementalModifyBuffer &	t_Switch = `IncrementalModifyBuffer::INVALID_REFERENCE`,
		const unsigned int &	t_w = `Matrix__file::_w`,
		const unsigned int &	t_h = `Matrix__file::_h`
	)

static

AUTOMATIZZATO: Visualizza sullo schermo della matrice l'informazione fornita come parametro --> BITMAP.

Questo metodo, uno dei principali, permette di visualizzare sullo schermo della matrice delle informazioni. Garantisce una corretta visualizzazione, grazie alla raccolta di tutte le informazioni necessarie come parametri

Parameters

[in]	t_toShow	Informazione da visualizzare --> BITMAP
[in]	t_x	Coordinata x
[in]	t_y	Coordinata y
[in]	t_RED	Gradazione ROSSA scelta
[in]	t_GREEN	Gradazione VERDE scelta
[in]	t_BLUE	Gradazione BLU scelta
[in]	t_Switch	Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento
[in]	t_w	Larghezza dell'immagine bitmap da visualizzare
[in]	t_h	Altezza dell'immagine bitmap da visualizzare

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione delle informazioni sullo schermo della matrice

Return values

true	Processo di visualizzazione delle informazioni sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione delle informazioni sullo schermo della matrice

See also: Show(); set_Cursor(); set_Color(); SwapBuffers()

Definition at line 1035 of file Matrix.cpp.

Here is the call graph for this function:

Here is the caller graph for this function:

◆ ShowLogo_CrossedWiFi()

bool Matrix::ShowLogo_CrossedWiFi ( )

static

Visualizza il logo del WiFi crossed.

Questo metodo visualizza il logo del WiFi crossed

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione del logo sullo schermo della matrice

Return values

true	Processo di visualizzazione del logo sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione del logo sullo schermo della matrice

See also: ShowBitmap(); ClearShowBitmap()

Definition at line 1234 of file Matrix.cpp.

Here is the call graph for this function:

◆ ShowLogo_GBE()

bool Matrix::ShowLogo_GBE ( )

static

Visualizza il logo originale della RadioSvegliaGBE.

Questo metodo visualizza il logo originale della RadioSvegliaGBE.

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione del logo sullo schermo della matrice

Return values

true	Processo di visualizzazione del logo sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione del logo sullo schermo della matrice

See also: ShowBitmap(); ClearShowBitmap()

Definition at line 1198 of file Matrix.cpp.

Here is the call graph for this function:

◆ ShowLogo_WiFi()

bool Matrix::ShowLogo_WiFi ( )

static

Visualizza il logo del WiFi.

Questo metodo visualizza il logo del WiFi

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta esecuzione del processo di visualizzazione del logo sullo schermo della matrice

Return values

true	Processo di visualizzazione del logo sullo schermo della matrice eseguito correttamente
false	Errore durante il processo di visualizzazione del logo sullo schermo della matrice

See also: ClearShowBitmap()

Definition at line 1217 of file Matrix.cpp.

Here is the call graph for this function:

◆ SwapBuffers()

bool Matrix::SwapBuffers ( const IncrementalModifyBuffer & t_Switch )

static

Effettua lo swap dei due buffer 'back_buffer', 'front_buffer'.

Questo metodo effettua lo swap dei due buffer 'back_buffer', 'front_buffer'. Per ulteriori informazioni sulla complessità della tecnologia utilizzata rifersi alla descrizione dettagliata riportata all'inizio

Parameters

[in] t_Switch Permette di scegliere due stati di scrittura dei valori: sovrascrittura o incremento

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

Returns: Un valore booleano indicante la corretta o errata esecuzione del processo di swap dei buffers

Return values

true	Processo di swap dei buffers eseguito correttamente
false	Errore durante il processo di swap dei buffers

See also: Matrix::IncrementalModifyBuffer

Definition at line 389 of file Matrix.cpp.

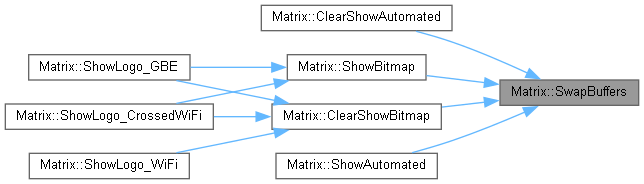

Here is the caller graph for this function:

◆ SwapBuffersAutomated()

bool Matrix::SwapBuffersAutomated ( )

static

AUTOMATIZZATO: Effettua lo swap dei due buffer 'back_buffer', 'front_buffer'.

Questo metodo effettua lo swap dei due buffer 'back_buffer', 'front_buffer'. Per ulteriori informazioni sulla complessità della tecnologia utilizzata rifersi alla descrizione dettagliata riportata all'inizio Non è più necessaria la specificazione dello stato di scrittura. In modo automatico lo stato è impostato su sovrascrittura. Inoltre, viene effettuata una pulizia di sicurezza sul nuovo 'back_buffer'

Returns: Un valore booleano indicante la corretta o errata esecuzione del processo di swap dei buffers

Return values

true	Processo di swap dei buffers eseguito correttamente
false	Errore durante il processo di swap dei buffers

Precondition: L'inizializzazione della classe deve essere già stata eseguita.; L'avvio della matrice deve essere già stato eseguito.

See also: Matrix::IncrementalModifyBuffer; Matrix::SwapBuffers(); Matrix::Clear()

Definition at line 531 of file Matrix.cpp.

Here is the call graph for this function:

Member Data Documentation

◆ m_A

unsigned int Matrix::m_A

staticprivate

Rappresenta il valore del PIN A utilizzato per la comunicazione

Definition at line 208 of file Matrix.h.

◆ m_B

unsigned int Matrix::m_B

staticprivate

Rappresenta il valore del PIN B utilizzato per la comunicazione

Definition at line 212 of file Matrix.h.

◆ m_C

unsigned int Matrix::m_C

staticprivate

Rappresenta il valore del PIN C utilizzato per la comunicazione

Definition at line 216 of file Matrix.h.

◆ m_CLK

unsigned int Matrix::m_CLK

staticprivate

Rappresenta il valore del PIN CLK utilizzato per la comunicazione

Definition at line 196 of file Matrix.h.

◆ m_Container

char * Matrix::m_Container = nullptr

staticprivate

Il contenitore per gestire la conversione da stringa 'String' a vettore di caratteri 'char*'

Definition at line 603 of file Matrix.h.

◆ m_DOUBLE_BUFFERING

bool Matrix::m_DOUBLE_BUFFERING

staticprivate

Rappresenta il valore di stato dell'attivazione della modalità DOUBLE_BUFFERING

Definition at line 220 of file Matrix.h.

◆ m_isStarted

bool Matrix::m_isStarted = false

staticprivate

Rappresenta il valore di stato dell'avvio della matrice

Definition at line 224 of file Matrix.h.

◆ m_LAT

unsigned int Matrix::m_LAT

staticprivate

Rappresenta il valore del PIN LAT utilizzato per la comunicazione

Definition at line 204 of file Matrix.h.

◆ m_Matrix

RGBmatrixPanel * Matrix::m_Matrix

staticprivate

Rappresenta la matrice stessa, rappresentata da un oggetto di classe RGBmatrixPanel

Definition at line 191 of file Matrix.h.

◆ m_OE

unsigned int Matrix::m_OE

staticprivate

Rappresenta il valore del PIN OE utilizzato per la comunicazione

Definition at line 200 of file Matrix.h.

◆ PROGMEM [1/5]

const unsigned char G_bitmap [64] Matrix::PROGMEM

staticprivate

Initial value:

=
    {
        0x00, 0x00, 0x00, 0x00, 0x7f, 0x80, 0x00, 0x00, 0x7f, 0x80, 0x00, 0x00, 0x60, 0x00, 0x00, 0x00,
        0x60, 0x00, 0x00, 0x00, 0x60, 0x00, 0x00, 0x00, 0x60, 0x00, 0x00, 0x00, 0x67, 0x80, 0x00, 0x00,
        0x67, 0x80, 0x00, 0x00, 0x61, 0x80, 0x00, 0x00, 0x61, 0x80, 0x00, 0x00, 0x61, 0x80, 0x00, 0x00,
        0x61, 0x80, 0x00, 0x00, 0x7f, 0x80, 0x00, 0x00, 0x7f, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
    }

Rappresenta il formato bitmap della lettera testuale "G"

Definition at line 229 of file Matrix.h.

◆ PROGMEM [2/5]

const unsigned char B_bitmap [64] Matrix::PROGMEM

staticprivate

Initial value:

=
    {
        0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xe0, 0x00, 0x00, 0x0f, 0xf0, 0x00, 0x00, 0x0c, 0x30, 0x00,
        0x00, 0x0c, 0x30, 0x00, 0x00, 0x0c, 0x30, 0x00, 0x00, 0x0c, 0x30, 0x00, 0x00, 0x0f, 0xe0, 0x00,
        0x00, 0x0f, 0xe0, 0x00, 0x00, 0x0c, 0x30, 0x00, 0x00, 0x0c, 0x30, 0x00, 0x00, 0x0c, 0x30, 0x00,
        0x00, 0x0c, 0x30, 0x00, 0x00, 0x0f, 0xf0, 0x00, 0x00, 0x0f, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00
    }

Rappresenta il formato bitmap della lettera testuale "B"

Definition at line 239 of file Matrix.h.

◆ PROGMEM [3/5]

const unsigned char E_bitmap [64] Matrix::PROGMEM

staticprivate

Initial value:

=
    {
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x01, 0x80,
        0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0xfe,
        0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80,
        0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x00, 0x00
    }

Rappresenta il formato bitmap della lettera testuale "E"

Definition at line 249 of file Matrix.h.

◆ PROGMEM [4/5]

const unsigned char wifi_bitmap [64] Matrix::PROGMEM

staticprivate

Initial value:

=
    {
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xf0, 0x00, 0x00, 0x10, 0x08, 0x00,
        0x00, 0x20, 0x04, 0x00, 0x00, 0x40, 0x02, 0x00, 0x00, 0x07, 0xe0, 0x00, 0x00, 0x08, 0x10, 0x00,
        0x00, 0x10, 0x08, 0x00, 0x00, 0x03, 0xc0, 0x00, 0x00, 0x04, 0x20, 0x00, 0x00, 0x01, 0x80, 0x00,
        0x00, 0x03, 0xc0, 0x00, 0x00, 0x03, 0xc0, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00
    }

Rappresenta il formato bitmap del logo 'WiFi'

Definition at line 259 of file Matrix.h.

◆ PROGMEM [5/5]

const unsigned char cross_bitmap [64] Matrix::PROGMEM

staticprivate

Initial value:

=
    {
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x88, 0x00, 0x00, 0x00, 0x50, 0x00, 0x00, 0x00, 0x20,
        0x00, 0x00, 0x00, 0x50, 0x00, 0x00, 0x00, 0x88, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
    }

Rappresenta il formato bit del logo 'cross'

Definition at line 269 of file Matrix.h.

The documentation for this class was generated from the following files:

C:/RadioSvegliaGBE/PartialSourceCode/src/Matrix/src/Matrix.h
C:/RadioSvegliaGBE/PartialSourceCode/src/Matrix/src/Matrix.cpp

Public Types

Static Public Member Functions

Private Member Functions

Static Private Member Functions

Static Private Attributes

Detailed Description

Member Enumeration Documentation

◆ Color

◆ IncrementalModifyBuffer

Constructor & Destructor Documentation

◆ Matrix()

◆ ~Matrix()

Member Function Documentation

◆ allocate_forConversion()

◆ Begin()

◆ Clear()

◆ ClearShowAutomated() [1/4]

◆ ClearShowAutomated() [2/4]

◆ ClearShowAutomated() [3/4]

◆ ClearShowAutomated() [4/4]

◆ ClearShowBitmap() [1/2]

◆ ClearShowBitmap() [2/2]

◆ deallocate_forConversion()

◆ DefineShades()

◆ from_String_to_Char()

◆ get_A()

◆ get_B()

◆ get_C()

◆ get_CLK()

◆ get_DOUBLE_BUFFERING()

◆ get_LAT()

◆ get_Matrix()

◆ get_OE()

◆ Init() [1/3]

◆ Init() [2/3]

◆ Init() [3/3]

◆ ReInit()

◆ reset_Container()

◆ set_Color() [1/2]

◆ set_Color() [2/2]

◆ set_Container()

◆ set_Cursor()

◆ set_TextSize()

◆ Show() [1/2]

◆ Show() [2/2]

◆ ShowAutomated() [1/4]

◆ ShowAutomated() [2/4]

◆ ShowAutomated() [3/4]

◆ ShowAutomated() [4/4]

◆ ShowBitmap() [1/2]

◆ ShowBitmap() [2/2]

◆ ShowLogo_CrossedWiFi()

◆ ShowLogo_GBE()

◆ ShowLogo_WiFi()

◆ SwapBuffers()

◆ SwapBuffersAutomated()

Member Data Documentation

◆ m_A

◆ m_B

◆ m_C

◆ m_CLK

◆ m_Container

◆ m_DOUBLE_BUFFERING

◆ m_isStarted

◆ m_LAT

◆ m_Matrix

◆ m_OE

◆ PROGMEM [1/5]

◆ PROGMEM [2/5]

◆ PROGMEM [3/5]

◆ PROGMEM [4/5]

◆ PROGMEM [5/5]
